调高篇②放大器测量
2024-01-13 12:02:38
1. 放大器结构
该篇主要介绍以下两款前置放大器： AMP102（适配 PA系统）和 AMP103（适配 801/401系统）。

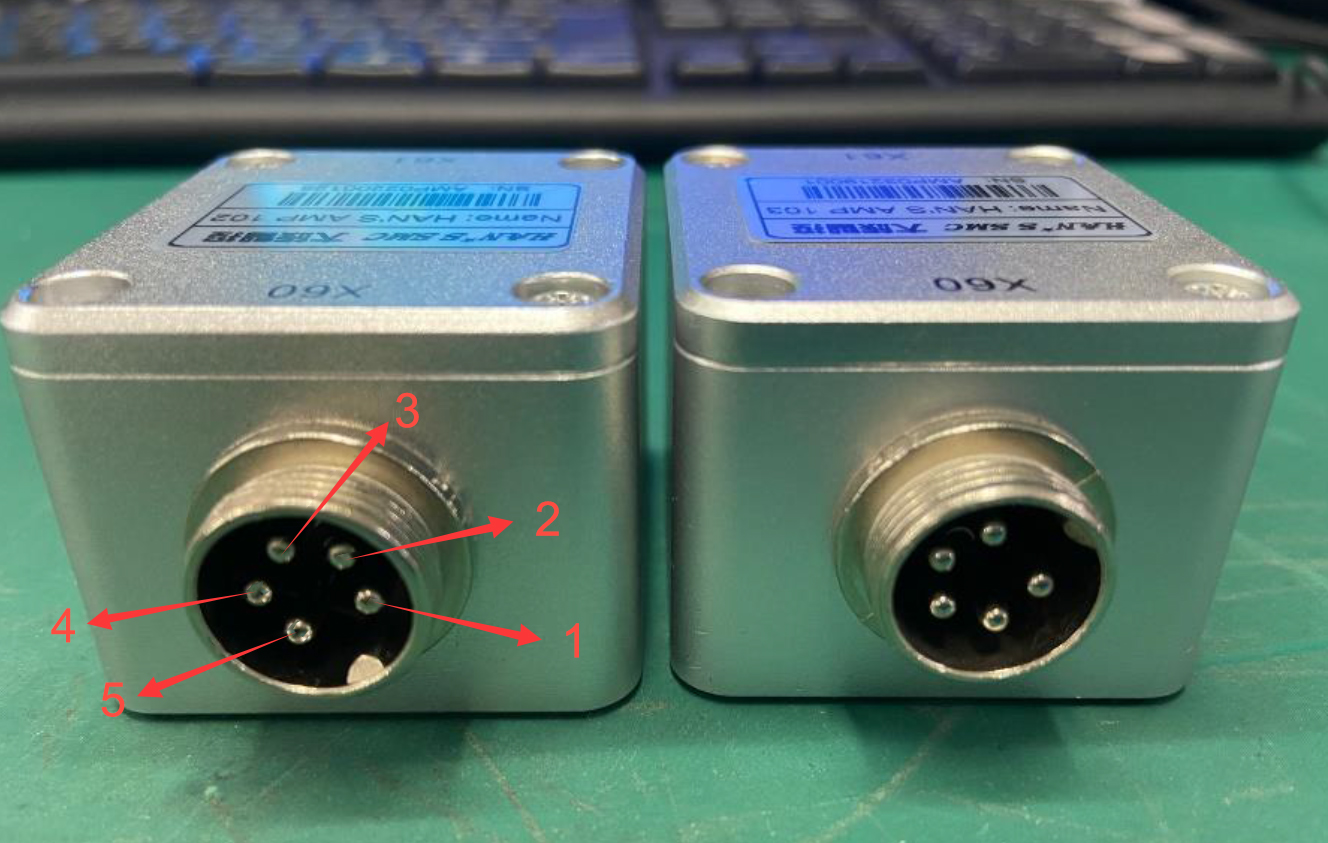

图1 射频线接口示意图（ 左为 AMP102放大器，右为 AMP103放大器）
2. 测量阻值
把放大器拆下并清理表面的污渍，搞清楚引脚顺序，然后参照下面的阻值校验表，测量各组不同位置的电阻值是否在正常范围。
| AMP102 放大器阻值校验表 | ||||
| 1号脚对外壳螺丝 | 2号脚对外壳螺丝 | 3号脚对外壳螺丝 | 4号脚对外壳螺丝 | 5号脚对外壳螺丝 |
| 0Ω-5Ω | 0Ω-5Ω | 6.5KΩ-6.8KΩ | 6.5KΩ-6.8KΩ | 6.5KΩ-6.8KΩ |
| AMP103 放大器阻值校验表 | ||
| 1号脚对外壳螺丝 | 3号脚对外壳螺丝 | 4号脚对外壳螺丝 |
| 1.4KΩ-1.6KΩ | 0Ω-5Ω | 0Ω-5Ω |
| 阻值校验表 | |||
| 1.上盖与侧壁 | 2.BNC内芯与侧壁 | 3.上盖与底部探针 | 4.BNC内芯与底部探针 |
| 6KΩ-7KΩ | 16Ω-130Ω | 1.01KΩ-1.03KΩ | 7.5KΩ-7KΩ |
3. 测量电压

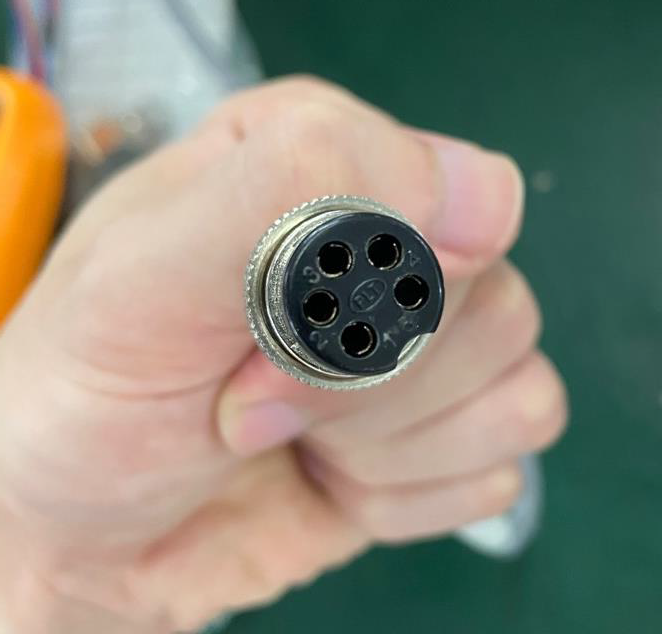

如图所示，检测射频线的输出电压是否正常。
AMP102放大器：需分别测量1与3号孔的电压，1与4号孔的电压，1与5号孔的电压，测量2与3号孔的电压，2与4号孔的电压，2与5号孔的电压（1，2是地，3，4，5是15V），若检测到电压为15V，可以说明模块供电正常，否则说明模块有问题或者射频线接触不良 。
此时可以直接测量调高模块端的输出电压，若BNC接口的内芯与外壳有15V，说明模块正常，射频线有问题，反之则说明模块有问题 ；
AMP103放大器：需分别测量1与3号孔，1与4号孔的电压（1是5V，3，4是地），若检测到电压为 5V，可以说明模块供电正常，否则说明模块有问题或者射频线接触不良 。
此时可以直接测量调高模块端的输出电压，调高模块输出端口同样有五个针脚，其顺序和放大器的一致，分别测量1与3号脚，1与4号脚的电压，若检测到电压为5V，说明模块正常，射频线有问题，反之则说明模块有问题 。
