1. 传感器结构

该篇主要用以下两款传感器作为代表：CMP109（适用于高功率）和CMP102（适用于中低功率），其余型号均可以此作为参考 。

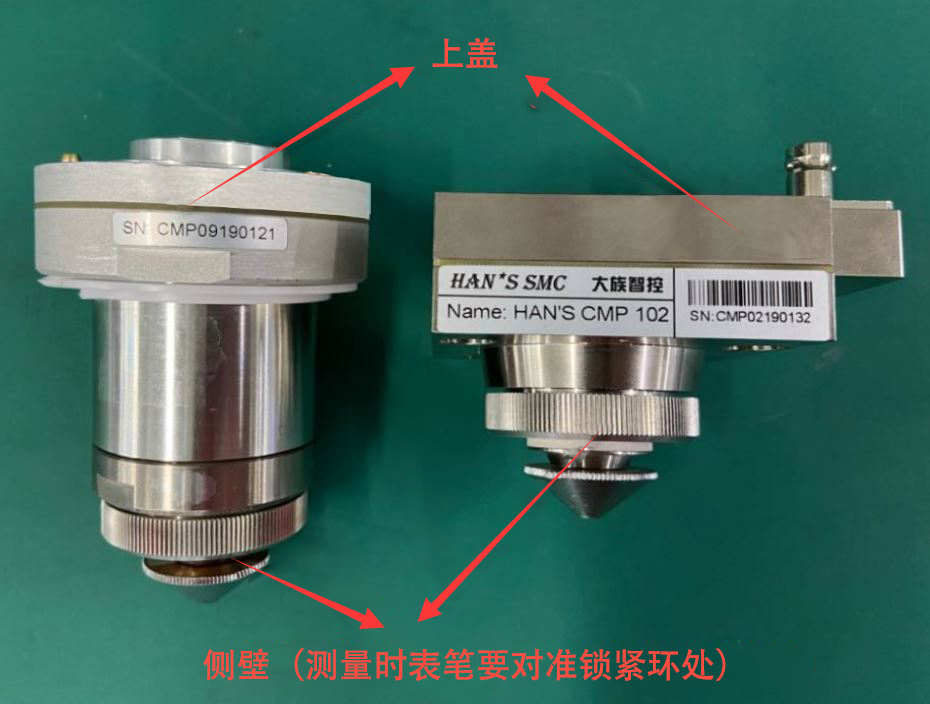

图1 正面示意图（左为CMP109传感器，右为CMP102传感器）

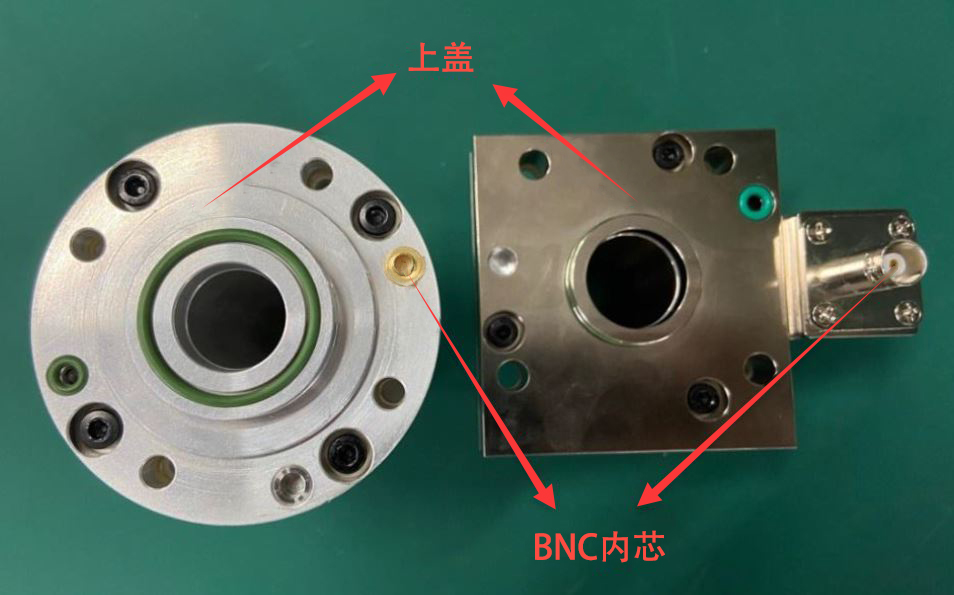

图2 顶部示意图（左为CMP109传感器，右为CMP102传感器）

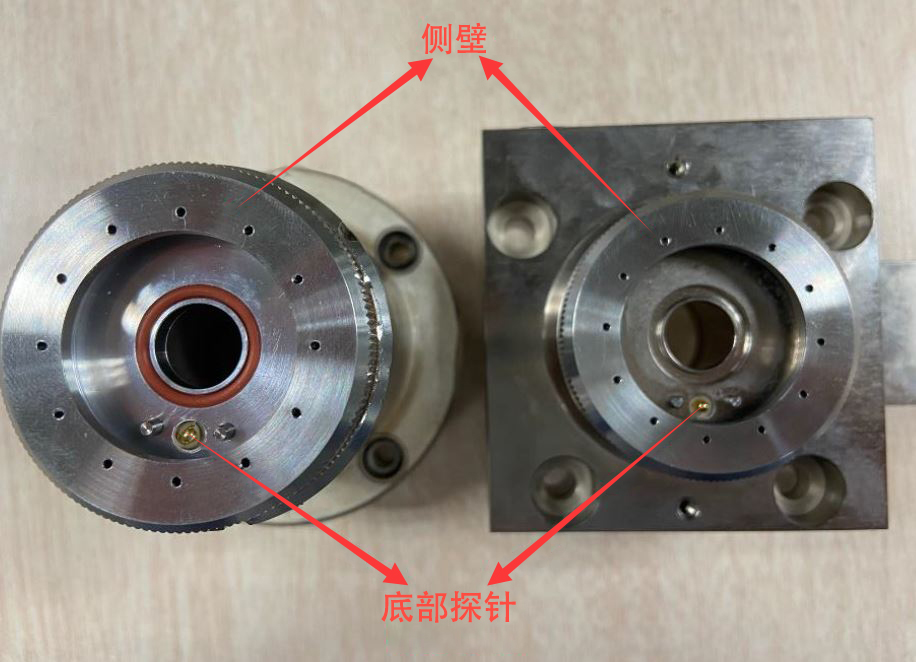

图3 底部示意图（左为CMP109传感器，右为CMP102传感器）

2. 测量阻值

把传感器拆下来并清理表面的污渍，然后参考下面的阻值校验表，测量四组不同位置的电阻值是否在正常范围。

3. 测量电压

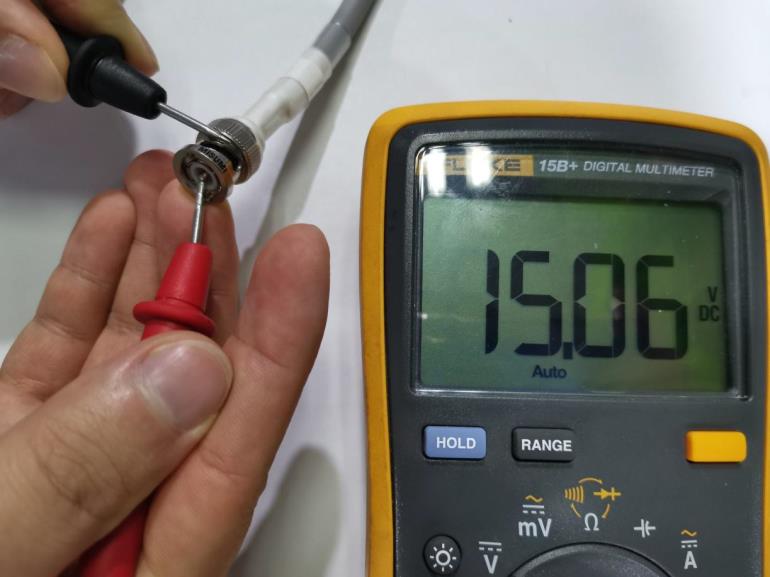

将传感器安装回切割头，先测量射频电缆线的输出是否正常（普雷调高盒 10V，自制调高盒输出15V ）。

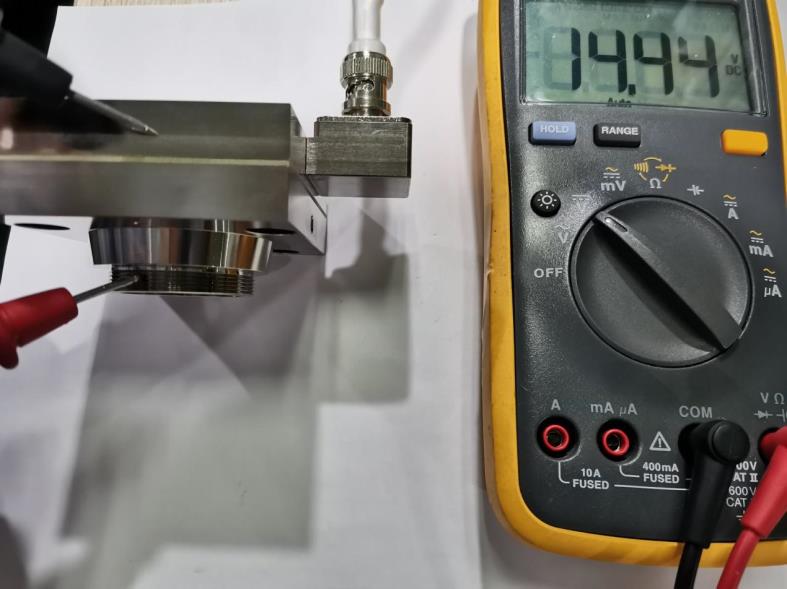

若输出正常将射频线插好，再测量传感器侧壁电压（黑笔接传感器上盖或者机床地，红表笔接侧壁锁紧环处），正常情况下若接普雷调高盒电压为 10V 左右（ 9.4V - 10V ），若接自制调高盒电压为 15V 左右（ 14V - 15V）。
